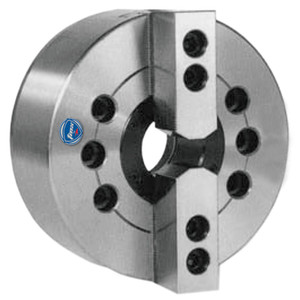

TMX 2-Jaw Large Hole Power Chuck, Plain Back, 12 inch - 3-782-1200
Brand: TMX- SKU:
- 3-782-1200
- ID:
- 360194
$3,688.00
TMX 2-Jaw Large Hole Power Chuck, Plain Back, 12 inch - 3-782-1200
2-Jaw Large Hole Power Chuck, Plain Back, 12 inch, TMX Workholding Solutions by Toolmex
Technical Data:
| Chuck Dia | in | 12 |
| Thru Hole | in | 3.5827 |
| Jaw Stroke | in | 0.4016 |
| Plunger Stroke | in | 0.9449 |
| Gripping Dia Max | in | 11.9685 |
| Gripping Dia Min | in | 1.3386 |
| Max Permissible Input Force | lbf | 8808 |
| Max Gripping Force | lbf | 22488 |
| Max Speed | RPM | 3300 |
| Weight | lb | 112.4 |
| Moment of Inertia | lb*ft2 | 0.5530 |
| Matching Cylinder | TMX | 3-797-120 |
| Matching Soft Jaw | TMX | 3-788-312 |
| A | in | 11.9685 |
| B | in | 4.5276 |
| C | in | 8.6614 |
| F | in | 0.2362 |
| G | in | 7.4803 |
| H | in | 6.7480 |
| J | in | 3.5827 |
| K | 3-M16 | |
| L | in | 0.7087 |
| N min | in | 2.2323 |
| O max | in | 1.7717 |
| O min | in | 0.5906 |
| P max | in | 0.3937 |
| P min | in | -0.5512 |
| Q | in | 1.9685 |
| R | in | 0.8268 |
| S | in | 1.1024 |
| T | in | 0.0787 |
| M | in | 1.1811 |
| N max | in | 2.4449 |
| U max | M100x2 | |
| V | 3-M8 | |
| W | in | 4.2520 |
| X | in | 1.1811 |
| Y | in | 2.0079 |
| Z | in | 4.3701 |
See all TMX Power Chucks
