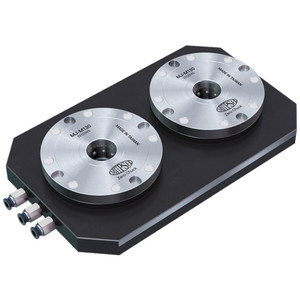

Hold Everything 2-Way Zero Point Clamp Stations
Features:
- Quick-Change Work Fixturing - Type 130 or Type 100 Chuck
- Spring-Loaded System
- Pneumatically Opening
Technical Data:
| FJ-AB04 (150mm Center) |
FJ-AB12 (200mm Center) |
FJ-AB05 (250mm Center) |
| Dimensions: 313mm x 190mm x 45mm Material: Chuck: 440C Stainless Steel Base: 1045 with Black Oxide Pull-Down Force: 5 kN (No Air) Pull-Down Force: 12 kN (With Air) Unlocking Force: 84 kN Air Connection: QTY: 3 - Ø 8mm (5/16") Actuation Pressure: 6 bar (87 psi) Minimum Repeat Accuracy: < 0.005mm (0.0002") Weight: 10 kg (22 lbs) |
Dimensions: 370mm x 190mm x 45mm Material: Chuck: 440C Stainless Steel Base: 1045 with Black Oxide Pull-Down Force: 5 kN (No Air) Pull-Down Force: 12 kN (With Air) Unlocking Force: 84 kN Air Connection: QTY: 3 - Ø 8mm (5/16") Actuation Pressure: 6 bar (87 psi) Minimum Repeat Accuracy: < 0.005mm (0.0002") Weight: 12 kg (26.5 lbs) |
Dimensions: 400mm x 190mm x 45mm Material: Chuck: 440C Stainless Steel Base: 1045 with Black Oxide Pull-Down Force: 5 kN (No Air) Pull-Down Force: 12 kN (With Air) Unlocking Force: 84 kN Air Connection: QTY: 3 - Ø 8mm (5/16") Actuation Pressure: 6 bar (87 psi) Minimum Repeat Accuracy: < 0.005mm (0.0002") Weight: 13 kg (28.7 lbs) |
| Type | Dimension (mm) | Weight (kg) | |
| A | B | ||
| FJ-AB04 | 150 | 313 | 10 |
| FJ-AB12 | 200 | 370 | 12 |
| FJ-AB05 | 250 | 400 | 13 |
What's Included:
- QTY 2 - Type 130 or Type 100 Chucks Installed on Base
- QTY 1 - Rotary Hand Valve (4 Way / 3 Position)
- Zero Point System Instruction Manual
